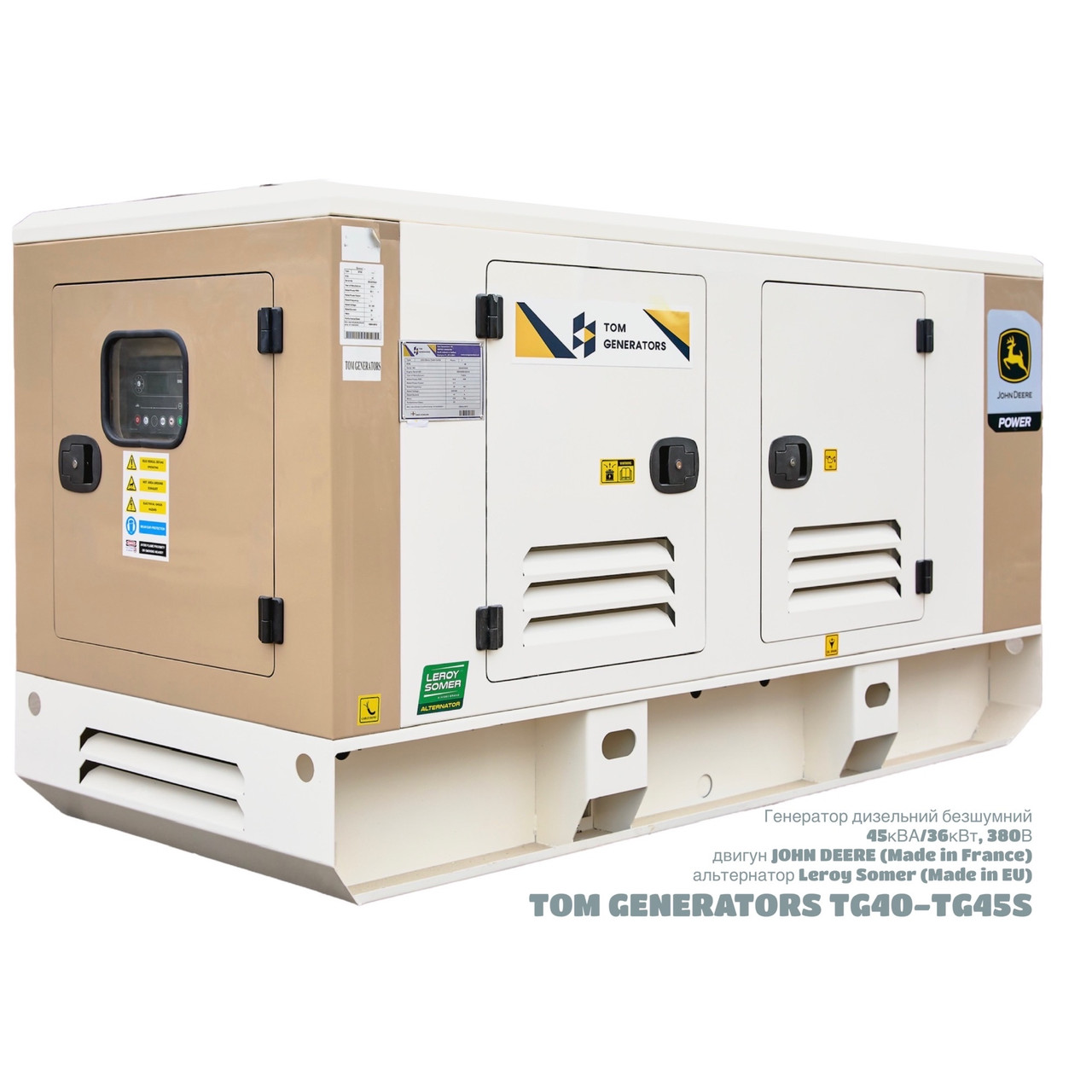

Генератор Tomgenerator TG40 – TG45S (1500 об/хв) із двигуном John Deere

Вищевказані номінальні значення становлять гарантовану потужність генераторної установки в межах ±3% за вихідних умов, еквівалентних зазначеним у стандарті ISO 8528/1.

ПРИМІТКИ

Застосовний діапазон напруг становить від 380 до 415 для 50 Гц. Для інших напруг зверніться на завод-виробник.

Ця генераторна установка має фіксовану швидкість 1500 об/хв.

DT40 – це номінальна потужність генераторної установки, при якій застосовується змінне навантаження та необмежену кількість годин використання із середнім коефіцієнтом навантаження 80% від номіналу основної потужності протягом кожного 24-годинного періоду. Слід зазначити, що допускається перевантаження 10% протягом 1 години протягом кожної 12-годинної роботи.

DT45S - це номінальна потужність генераторної установки в режимі очікування, при якій застосовується змінне навантаження, обмежене річним використанням до 500 годин, з яких 300 годин можуть працювати безперервно. Слід зазначити, що навантаження не допускається.

Технічні дані двигуна
Марка та модель / GSPU

JOHN DEERE 3029TFG20/3029TFU20

Циліндри та розташування

3; вертикальні рядні

Діаметр циліндра та хід поршня (мм)

106 x 110

Система впуску

Турбований

згоряння

Пряме впорскування

Цикл

4-тактний

Ступінь стиснення

17,2:1

Система охолодження

Водяне охолодження

Об'єм

2,9 літра

Ємність мастила

6,0 літрів Макс

Ємність охолоджуючої рідини

13 літрів

Стандартний регулятор

Електронний

Частота обертання двигуна

1500 об/хв

Витрата палива та олії

Витрата палива

Витрата олії

Витрати при 100% навантаженні (л/год)

10,0

0,026

Витрати при 75% навантаженні (л/год)

7,67

0,020

Витрати при 50% навантаженні (л/год)

5,0

0,013

Витрати при 25% навантаженні (л/год)

3,0

0,008

Витрата повітря для охолодження радіатора (м3/с)

1,7

Норми викидів

Для територій, що не підлягають регулюванню

Температура вихлопних газів ᵒC (макс.)

440

Максимальний потік вихлопних газів (м3/хв)

7,3

Максимально допустимий протитиск (кПа)

7,5

Наведені вище дані про продуктивність дійсні відповідно до таких специфікацій:

Дизельне паливо відповідає класу A2 BS2869 чи еквіваленту.

Мастило відповідає класу SAE 15W-40 API CI4.

Охолоджуюча рідина повинна складатися на 50% антифризу і на 50% прісної води.

Технічні дані генератора

Марка та модель

Leroy Somer TAL042F

Частота/кількість полюсів

50 Гц/4P

Захист від проникнення

IP23

Клас ізоляції

H

Клеми (опціонально)

6 (12)

Система збудження

SHUNT

Крок обмотки

2/3

Модель АРН

R120

Перевищення швидкості

2250 об/хв

Регулювання напруги

± 1%

Витрата повітря для охолодної рідини

0,1 м3/с

Сертифікація

Уся генераторна установка пройшла типові випробування відповідно до стандарту ISO 8528-8.

Характеристики панелі керування
Панель GMP260MKIII (DSE6110 MKIII) є панелью
автоматичного запуску генераторної установки на основі мікропроцесора,
яка здатна взаємодіяти з
електронний двигун через CAN-шину J1939. Вона
повністю настроюється за допомогою програмного забезпечення ПК, але більшість налаштувань
Ви можете запрограмувати за допомогою кнопок на передній панелі. Якщо
необхідно контролювати напругу мережі,
Ви можете запропонувати DSE6120MKIII.
Автоматичний вимикач Schneider або ABB, 3-полюсний MCB (4-полюсний доступний як опція)

Конструкція

Виготовлення листів

ЧПУ-різання та згинання

Тип фарби

Порошкове покриття з термообробкою

Нанесення фарби

Електростатичний коронний розпил

Випробування на довговічність

УДАР [EN ISO 6272]
Стійкість до сольового туману [ASTM B117-73]
Вологостійкість [ASTM D2247]
Відповідність

Панель відповідає [ISO8528-8]

Зазор та витік [IEC60355-1]

Струм витоку та діелектрична міцність [IEC60355-1]

Захист від ураження електричним струмом [IEC600 364-4-41]

Ступінь захисту

IP55

Обтиск дроту

Зусилля обтиску до 20 кН

Точність 0,01 мм

Кожен обжим перевіряється Komax CFA+

Кодування дротів

Проводи кодуються за кольором та перерізом дроту

Дроти кодуються надрукованими номерами

Дроди кодуються надрукованою функцією дроту

Захист (стандарт) (ОПЦІОНАЛЬНО Примітка 1,3) Керування (стандарт) (ОПЦІОНАЛЬНО Примітка 1) Прилади (стандарт) (ОПЦІОНАЛЬНО Примітка 1,3)
Перевищення/зниження напруги змінного струму Висока температура олії Вхід дистанційного запуску Пристрій зміни акумулятора: 5 А, 10 А, UL Напруга змінного струму генератора: 3 фази VLL та VLN Температура мастила
Перевищення/зниження частоти Висока температура вихлопних газів Кнопка аварійної зупинки Управління паливним насосом Частота генератора: Гц Температура вихлопних газів
Затримка перевищення струму Низький тиск палива Загальний аварійний сигнал Безпотенційний контакт Розширення: Струм генератора: 3 фази A Тиск впускного повітря (наддува) двигуна
Коротке замикання Низький тиск охолоджуючої рідини Журнал подій (100 подій) Ethernet-Modbus TCP Потужність: кВт, кВА, квар та коефіцієнт потужності
